Описание прибора

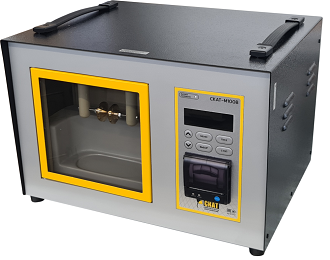

Аппарат «СКАТ-М100В» предназначен:
■ для измерения напряжения пробоя трансформаторного масла и других жидких диэлектриков при испытаниях переменным
■ напряжением синусоидальной формы частотой 50 Гц, согласно ГОСТ 6581-75.
Условия эксплуатации аппарата «СКАТ-М100В»
■ температура окружающего воздуха от +1 до +35 C
■ относительная влажность воздуха до 80% при температуре +25C.

ПРОСТОТА

Для проведения испытания достаточно установить ёмкость с испытуемым диэлектриком на подъемный стол и запустить процесс испытания масла – далее прибор работает в автоматическом режиме.Необходимые параметры испытания можно настраивать в меню прибора.

По окончании испытания прибор выводит результаты (напряжение каждого пробоя, среднее арифметическое значение пробивного напряжения, среднеквадратическое отклонение и коэффициент вариации) на OLED дисплей и печатает протокол испытания на встроенном принтере.

УДОБСТВО

 Конструкция емкости для масла не содержит встроенных электродов, что значительно упрощает ее эксплуатацию и уход за ней.
 Благодаря применению схемы быстрого отключения напряжения при пробое обеспечивается высокая повторяемость результатов.

ЦИФРОВОЕ УПРАВЛЕНИЕ

Помимо клавиатуры, управление установкой и изменение параметров испытания может осуществляться с помощью сервисной программы на персональном компьютере посредством интерфейса USB.

Также в программе предусмотрено удаленное считывание информации с дисплея установки и удаленное управление клавиатурой, что облегчает поверку аппарата.

ЦИФРОВОЕ УПРАВЛЕНИЕ

Помимо клавиатуры, управление установкой и изменение параметров испытания может осуществляться с помощью сервисной программы на персональном компьютере посредством интерфейса USB.

 Также в программе предусмотрено удаленное считывание информации с дисплея установки и удаленное управление клавиатурой, что облегчает поверку аппарата.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Рабочие параметры                                                     Выходное напряжение

  Диапазон измерения среднеквадратичных значений напряжения,    кВ                                                          10,0...100,0

Допустимая относительная основная погрешность измерения напряжения, % 2,5

Дискретность индикации, кВ                                                                                         0,1

Частота                                                                                                                          50 Гц

Настраиваемый шаг скорости подъема выходного напряжения, кВ/сек                 0,5; 1; 2; 5

Время отключения подачи напряжения при пробое, не более, мкс 1                       00

Системные параметры Режим испытания                                                                          Автоматический

   Интерфейсы Дисплей цветной OLED имеющий 4 строки по 20 символов

Интерфейс подключения USB (сопряжение с ПК)

Принтер Встроенный термопринтер

Безопасность Заземление Защитное заземление

Защита - Защита от превышения выходного напряжения

- Защита от перегрузки по току

Системы отключения высокого напряжения Автоматическое отключение подачи напряжения при открывании дверцы аппарата

Параметры питания и потребления Напряжение электропитания, В                                     220 ± 10 %

Частота электрический сети, Гц                                                                                             50 ± 0,2%

Потребляемая мощность, не более, Вт                                                                             200

Физические параметры Габариты, Ш × В × Г, мм                                                                     470 х 370 х 315

Масса, кг                                                                                                                              38
